Antes
Sin corregir
La reactiva en naranja es grande, así que la red tiene que transportar mucha más corriente de la que usted convierte en trabajo.
Factor de potencia 0,80 · con cobro
Marcas que suministramos en esta línea
Cada casilla está lista para el logotipo oficial del fabricante. Por ahora se muestra el nombre en tipografía.
Schneider Electric
Casilla de logotipo
PowerLogic
Familia de medición
VDO
Casilla de logotipo
[MARCA DE CONDENSADORES
POR CONFIRMAR]
POR CONFIRMAR]
Casilla libre
Cómo funciona
Por qué le cobran energía reactiva
Los motores necesitan una parte de corriente que no produce trabajo, solo magnetiza. Esa corriente viaja por la red igual y el operador se la cobra. Corregirla es llevar el triángulo hacia abajo.
Después

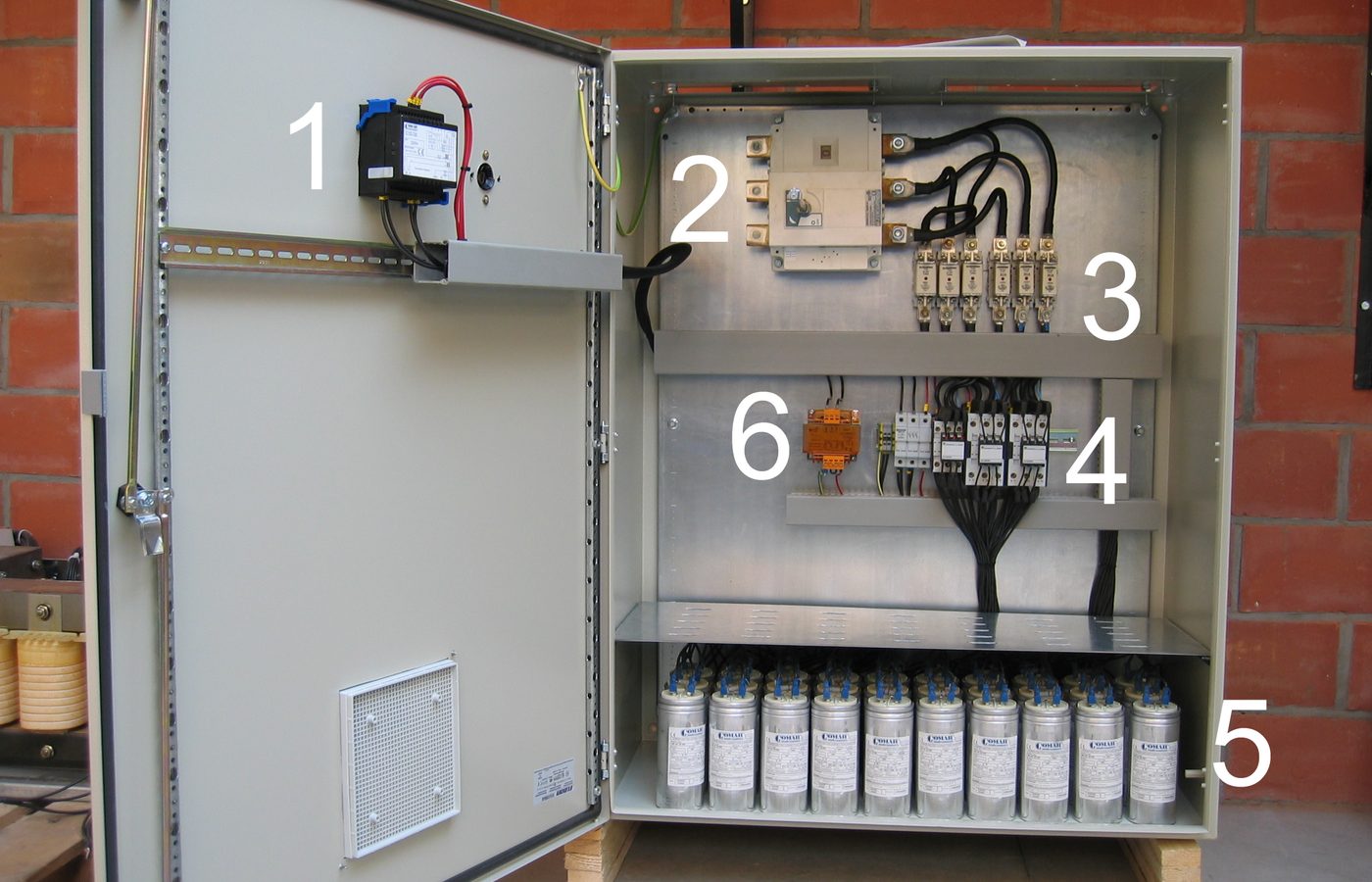

Con banco de condensadores
El banco aporta la reactiva en sitio. La red transporta casi solo lo que usted de verdad usa y el cobro desaparece.
Factor de potencia 0,96 · sin cobro
Cómo se llega ahí
- 1Mirar la factura: si hay renglón de reactiva, ya está pagando de más.
- 2Medir con un analizador de red durante varios días, no una tarde.
- 3Dimensionar el banco en kVAr según la carga real y cómo varía.
- 4Montarlo con regulador automático, para que entre por pasos.
Cuidado con los armónicos. Si en la planta hay muchos variadores, un banco de condensadores sin reactancia de rechazo puede entrar en resonancia y quemarse. Cuando hay electrónica de potencia, el banco se especifica con filtro.
Qué incluye la línea
Medir, corregir y proteger
Desde el instrumento de tablero hasta el banco que corrige el factor de potencia.
Dónde se usa
Dónde se nota en la factura
Referencias
Muestra de lo que movemos
Los instrumentos de tablero ya están publicados con ficha y foto. Los bancos y analizadores se cotizan según la medición.
| Referencia | Descripción | Marca | Precio |
|---|---|---|---|
| AMP-90001 | Amperímetro analógico 100 A, 72 × 72 mm, requiere transformador de corriente | [POR CONFIRMAR] | Consultar |
| AMP-90002 | Amperímetro analógico 500 A, 72 × 72 mm | [POR CONFIRMAR] | Consultar |
| VOL-70002 | Voltímetro y frecuencímetro digital, alimentación 170 a 275 V AC | [POR CONFIRMAR] | Consultar |
| Serie PM2000 | Multimedidor de energía trifásico con comunicación | Schneider Electric | Consultar |
| Según barra | Transformador de corriente 100/5, 200/5, 400/5 o 600/5 | Schneider Electric | Consultar |
| Según kVAr | Banco de condensadores con regulador automático | [POR CONFIRMAR] | Consultar |
| FUS-80001 | Fusible tipo botella de 6 A, también en 10, 16 y 20 A | [POR CONFIRMAR] | Consultar |
Cómo cotizamos
Primero medir, después comprar
-
01
Mande una factura reciente
Ahí se ve si le están cobrando reactiva y cuánto. Es el punto de partida de todo.
-
02
Díganos la carga instalada
Cuántos motores, de qué potencia, cuántos variadores y cuántos turnos trabaja la planta.
-
03
Cotización con retorno estimado
Cuánto cuesta el banco y en cuántos meses se paga con lo que deja de pagar por reactiva.
Preguntas frecuentes
Lo que más nos preguntan
¿Qué es la energía reactiva y por qué me la cobran?
Los motores y transformadores necesitan una corriente que no produce trabajo, solo crea el campo magnético. Esa corriente ocupa la red igual, así que el operador la cobra cuando el factor de potencia baja del mínimo. Con un banco de condensadores esa parte se genera dentro de su planta y deja de viajar por la red.
¿El amperímetro se conecta solo?

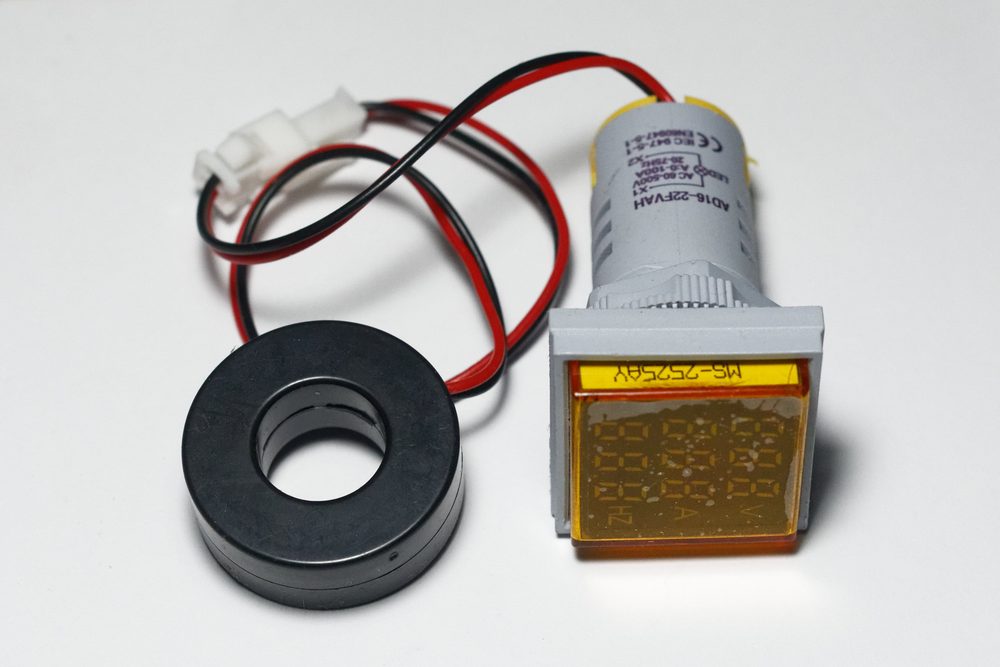

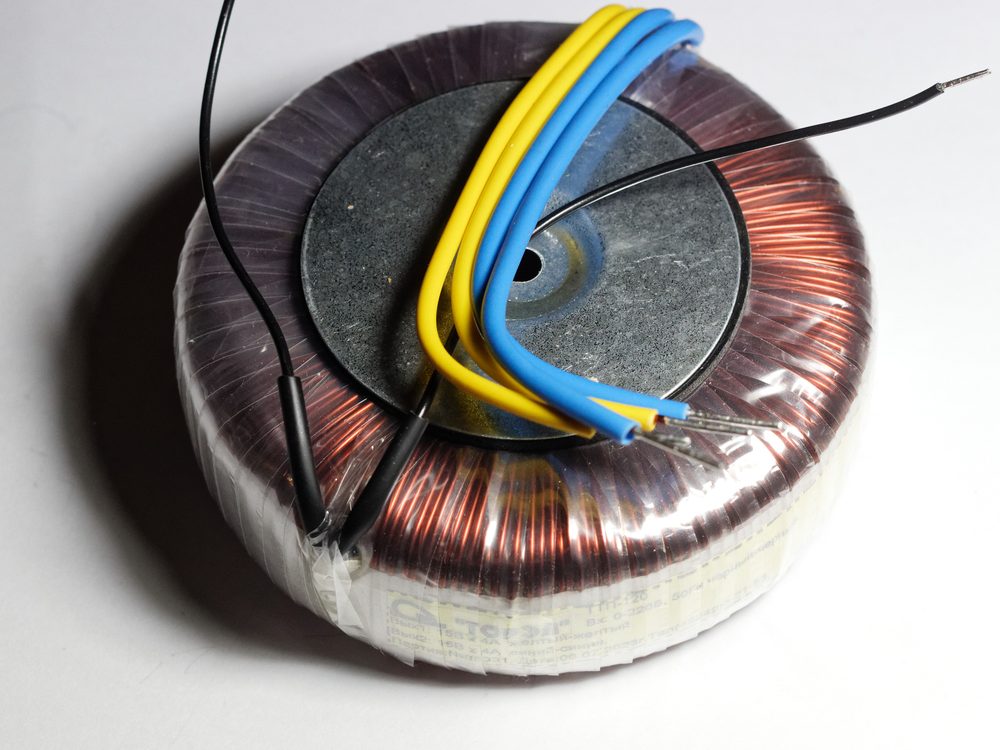

No. Un amperímetro de tablero de 100 o 500 amperios trabaja con un transformador de corriente que reduce la corriente de la barra a cinco amperios. Si pide el instrumento sin el transformador, no va a poder instalarlo. Díganos la corriente de la barra y los cotizamos juntos.
¿Sirve cualquier banco si tengo variadores?
No. Los variadores generan armónicos y un banco sin reactancia de rechazo puede entrar en resonancia y destruirse. Cuando hay electrónica de potencia importante, el banco se especifica con filtro. Por eso insistimos en medir antes de comprar.
¿Hacen la medición en sitio?
[CONFIRMAR ALCANCE DEL SERVICIO]. Indique si necesita solo el equipo o también el estudio con informe.
Mándenos su factura de energía
Le decimos si hay cobro por reactiva y qué haría falta para quitarlo. Respondemos dentro de la misma jornada hábil.
