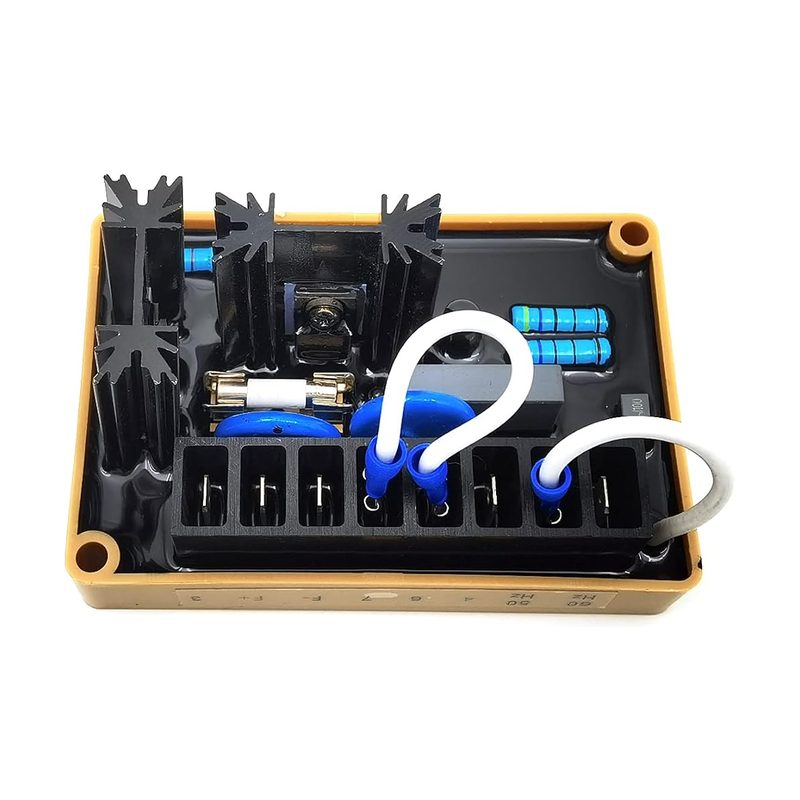

Regulador de voltaje AVR SE350

Descripción

Repuesto compatible con el tipo SE350, regulador para alternadores sin escobillas que toma sensado y potencia del mismo par de bornes y entrega la corriente al campo del excitador por F+ y F-. La tensión de entrada se selecciona por dip-switch en dos rangos y la frecuencia por puente, con ajustes de tensión, estabilidad y compensación de subfrecuencia. Admite reóstato remoto para ajuste de tensión y requiere un campo de excitador entre 15 y 100 ohmios.

Especificaciones

• Sensado y alimentación 85-120 V CA o 190-240 V CA, seleccionable
• Frecuencia 50/60 Hz seleccionable por puente
• Salida máxima 73 V CC con 220 V CA de entrada
• Corriente de excitación continua 3,5 A; 7 A durante 10 s
• Resistencia de campo de 15 a 100 ohmios
• Regulación menor de +/-1 % con regulación de motor del 4 %
