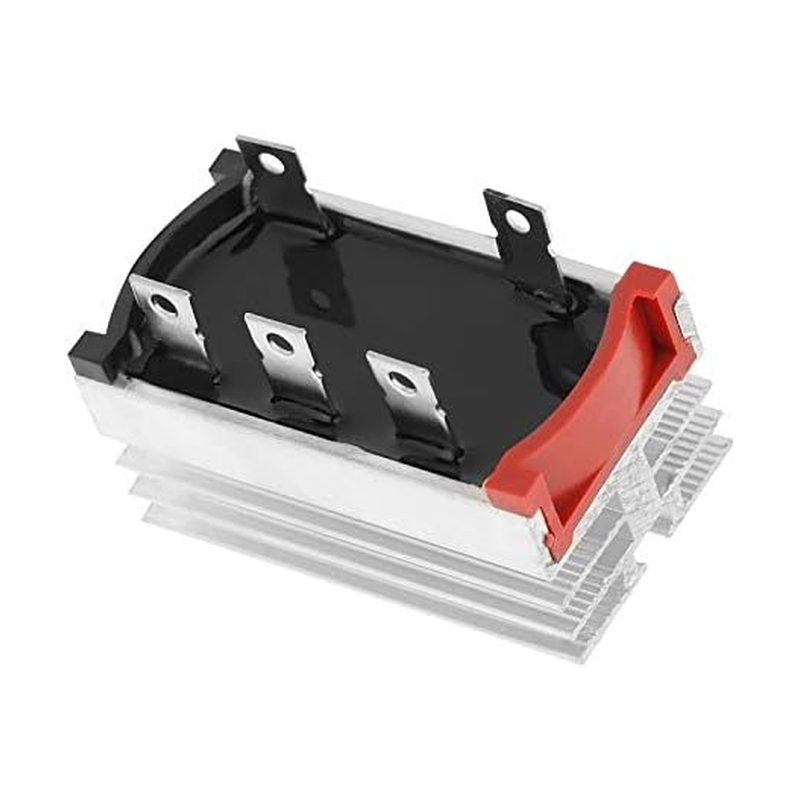

Diodo SQL 50 A, 1000 V

Descripción

Módulo rectificador de seis diodos que convierte una entrada trifásica en corriente continua de hasta 50 A, con base eléctricamente aislada y disipador de aluminio. En plantas eléctricas se usa para rectificar la tensión de la excitatriz o del devanado auxiliar, y en industria como rectificador de entrada de variadores, cargadores de baterías y campos de motores de corriente continua. Se atornilla sobre superficie metálica y se conecta por cinco terminales, tres de corriente alterna y dos de corriente continua.

Especificaciones

• Corriente continua de salida 50 A
• Tensión inversa de pico repetitiva 1000 V
• Puente trifásico de onda completa con 6 diodos
• Temperatura de juntura máxima 150 °C
• 5 terminales: 3 de corriente alterna y 2 de corriente continua
• Base aislada con disipador de aluminio
