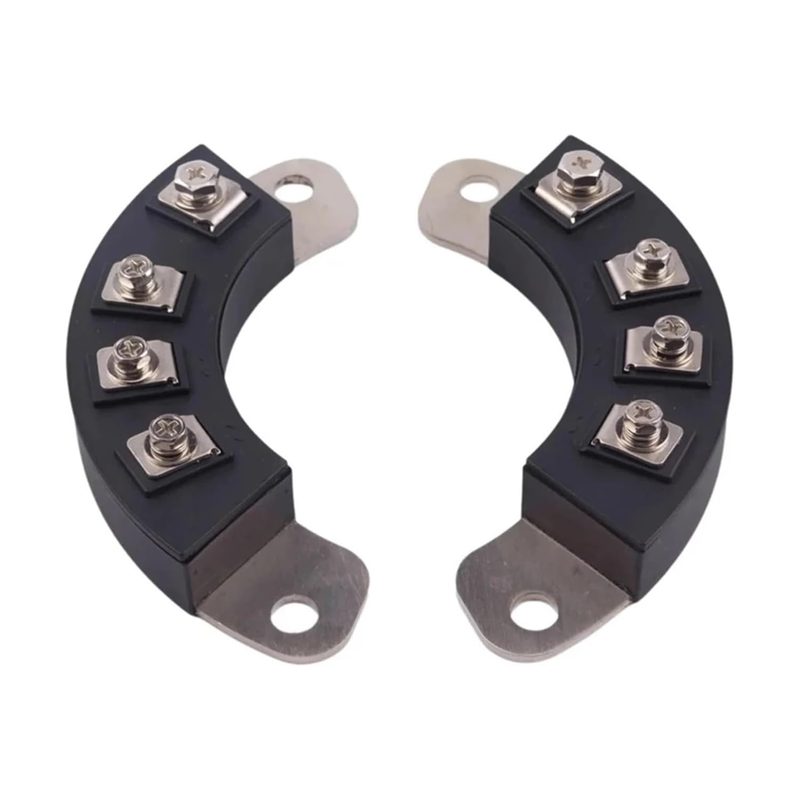

Diodo MXG(Y) 40 A, 136 mm

Descripción

Módulos de medio puente trifásico para el rectificador giratorio de alternadores sin escobillas, en la versión de paso largo de 136 mm. El MXG concentra los diodos de polo positivo común y el MXY los de polo negativo común; ambos se montan enfrentados sobre los platos portadiodos del rotor. Rectifican la salida de la excitatriz y alimentan el campo principal a través de las barras de corriente continua del eje.

Especificaciones

• Corriente nominal 40 A
• Corriente de pico no repetitiva 470 A
• Caída de tensión directa 1,1 V
• Tensión inversa de pico repetitiva 100 a 1600 V según código
• Resistencia térmica juntura-cápsula 1,5 °C/W
• Distancia entre agujeros de fijación 136 mm
